青铜是以除锌、镍以外的其他元素作为主要合金元素的铜合金。按其成分不同，可分为锡青铜、特殊青铜两类。
①锡青铜
锡青铜是指锡与铜组成的二元合金。当锡的质量分数小于5%～6%时，锡能完全溶于铜中形成单相α固溶体，具有良好的塑性，适宜于冷变形加工。当锡质量分数大于6%时，组织为α+δ，其中δ相是以电子化合物Cu31Sn8为基的固溶体，合金的塑性下降，脆性增加。含Sn量低于8%的锡青铜塑性好，适用于压力加工，而含Sn量大于10%的锡青铜，由于其塑性差适用于铸造成形。锡青铜铸造时的突出优点是：自液态冷凝后的体积收缩很小（＜1%），但其流动性较差，偏析倾向较大，易形成分散的缩孔，铸件致密度较差。锡青铜在大气、海水、淡水和蒸汽中的耐蚀性优于黄铜，故主要用做形状较为复杂、耐蚀性好、致密度要求不高的铸件。
②特殊青铜
为了进一步提高青铜的力学性能和工艺性能，常在铜中加入铝、硅、铅、铍等元素为主组成的铝青铜、硅青铜、铅青铜、铍青铜等各种青铜。铝青铜的强度、硬度、耐蚀性高于锡青铜，并具有较高的耐热性；铍青铜不仅具有高的强度、硬度与弹性极限，同时还具有抗磁与受冲击时不产生火花等特性。常用青铜的力学性能及用途见表1.5.14。

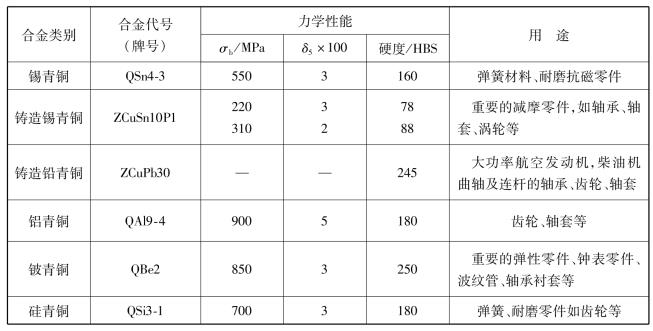

表1.5.14 常用青铜的力学性能及用途
