质碳素结构钢中硫、磷的质量分数w S.P≤0．035%，常用来制作各种较重要的机器零件，通常都要经过热处理后使用。其牌号用两位数字表示钢中平均碳质量分数的万分之几。例如：08，45，60分别表示钢中的w C为0．08%，0．45%，0．60%。
根据钢中含锰量的不同，优质碳素结构钢可分为正常含锰量（w Mn＜0．8%）和较高含锰量（w Mn= 0．7%～1．2%）两种。较高含锰量的钢材在其牌号后面加“Mn”，如45Mn，65Mn。优质碳素结构钢的化学成分、力学性能见表1．5．3。

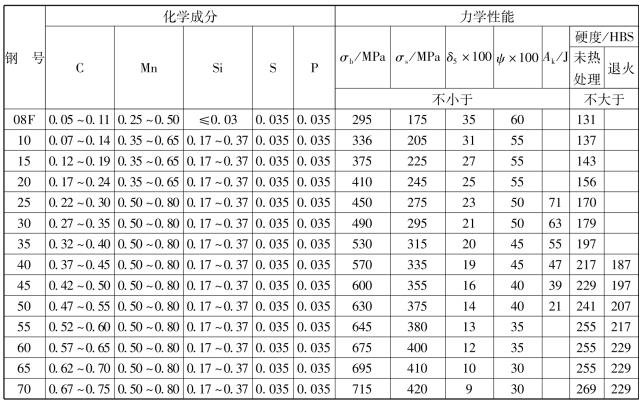

表1.5.3 优质碳素结构钢的化学成分、力学性能
- 08钢的碳质量分数很低，其强度低、塑性好，具有较好的焊接性能和压延性能，大多用做薄板、冲压件等。
- 10～25钢碳的平均质量分数较低，具有良好的塑性，优良的锻造、冲压、焊接性能。通常轧制成薄板或钢带，其中应用最广的是20钢，常用来制作受力不大，而塑性与韧性要求较高的机械零件，如容器、普通的垫圈、螺钉、螺母和冲压件、焊接件等。10～25钢也常用做渗碳用钢。这类钢经渗碳、淬火及低温回火后可用做表面要求耐磨并承受一定冲击载荷的机械零件，如凸轮、齿轮等。
- 35～50钢碳的平均质量分数较高，属于中碳钢，常作为调质用钢。这类钢中珠光体含量较多，经调质处理后具有强度与韧性良好配合的综合力学性能。其中应用最广的是45钢，常用来制作承受较大交变载荷与冲击载荷的机械零件，如齿轮、连杆、丝杠、主轴、键、重要的螺栓螺母等。
- 55～70钢主要用做弹簧钢。这类钢经淬火及中温回火后，弹性极限明显提高，并且具有较高的强度、硬度及一定的韧性，常用来制作各种弹性好、强度较高的弹簧、弹簧垫圈、钢丝绳、轧辊以及受力不大的耐磨件等。
