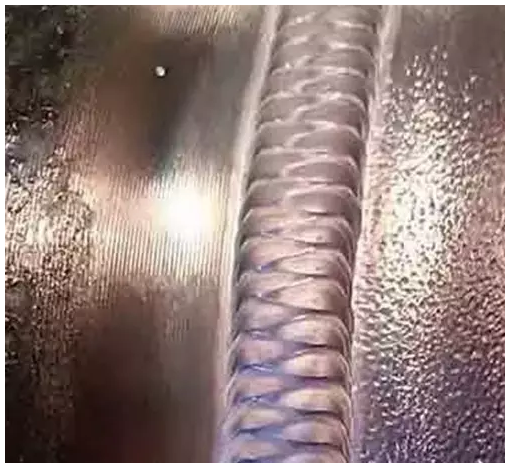

其实，这不是最好的焊缝氩弧焊最高境界是这样的

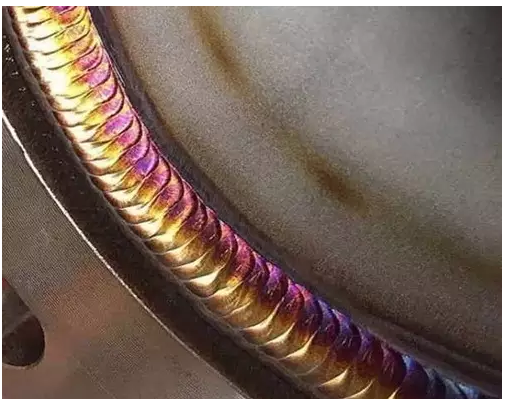

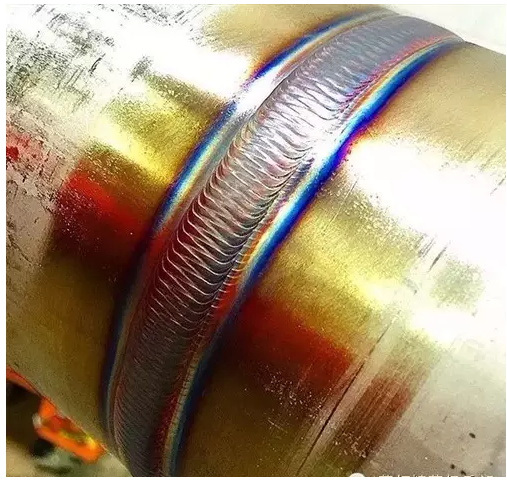

对，银白色所以，在氩弧焊过程中，焊缝好看、漂亮不一定是最好的另外，在氩弧焊过程中是不是还会出现下面这种颜色五彩的颜色
那么，啥样的颜色才是正宗呢？下面，就以颜色来定义焊缝质量的高低由高至低：
2：金黄
3：五彩（类似金黄+蓝色）
4：蓝色
5：黑色
6：灰色（带光泽）
7：死灰（无光泽）
那么，氩弧焊过程中，怎样才能得到金黄色或者更高的银白色？当焊接电流、气体保护、母材洁净度、焊材质量、焊接速度都满足条件的话，焊出的应该是银白色焊缝。焊缝的各项理化数值也达到最高。在焊接过程中，可通过观察焊缝颜色来判断气体保护效果，若焊缝表面有光泽，呈银白色或金黄色，保护效果最好；若焊缝表面无光泽，发黑，保护效果差。
个人认为焊接速度要快，不然速度慢的话，焊缝高温氧化了。颜色就会很难看。当然电流要大，这就要看个人技术水平。温度要控制好，保护再好些，其实碳钢也能焊接出来黄色的或者是带点紫红色。适当加大氩气流量、适当加大瓷嘴直径、在同样电流情况下，在熔合好的前提下，适当加快焊接速度、在视线能够观察清楚的情况下，可能为垂直焊缝。
手法应选择不摆动左向焊。焊接速度在焊透的情况小尽可能快，多层多道焊。必须保证氩气的纯度为99.99%，这个正规的生产氩气的都可以做到99%：要得到金黄色和银白色焊缝：焊接时热输入尽可能小，在氩气保护下冷却，延长延气时间，只能靠熟能生巧来。很简单，银白色和温度材质冷却速度有关，收火后不要立即移开枪头。不锈钢焊缝的颜色主要跟气体保护有很大关系，可采用纯度高的氩气，用高纯氩造价太高，但纯度至少三个九往上，再有就是小电流快速焊，摆动不要太宽，多层多道焊。
总结：
一：看焊机的好与坏，有的焊机出气不均匀气保护不及时。
二：是跟电流有关系，一般不锈钢0.45mm厚以下的电流调到45~85A就可以。
三；滞后送气，收枪以后，枪口不要离开，再吹一会儿。
四：提前送气，焊之前，先对空打火，有气了再打火。
五：检查气体纯度，直接换一瓶氩气试一下。
六：检查是否漏气，堵住瓷嘴，楼扳机，(注意别电着自己!)，5秒以后松手，看有没有压力。
七、钨极要不好，也有可能导致效果不好，建议买大品牌的。
