自动熔化极氩弧焊如图3-18所示。与半自动熔化极氩弧焊相同，主要有主电路系统、供气系统、水路系统、控制系统和焊枪等部分组成，另外还包括行走小车。其送丝机构、供气系统、焊枪均与半自动熔化极氩弧焊相同。
图3-18 自动熔化极氩弧焊示意图
1—填充细棒；2—喷嘴；3—导电嘴；4—焊枪；5—钨极；6—焊枪手柄；7—氩气流；8—焊接电弧；9—金属熔池
自动熔化极氩弧焊时，所用的焊丝直径一般大于3mm，电弧静特性曲线呈水平形，此时可选用具有下降特性的电源，并配以均匀调节式送丝系统。自动熔化极氩弧焊的焊接控制程序如图3-19所示。

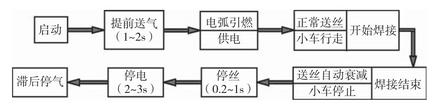

图3-19 自动熔化极氩弧焊焊接程序控制框图
