TIG代表钨极惰性气体，这是一种借助钨电极加热不同金属的焊接技术。由于其在进行不锈钢焊接工作方面的局限性，因此理想情况下芝加哥焊机失效。
TIG选项可用于不锈钢焊接项目。它还可以很好地用于其他金属，如标准钢，镍合金，铝，青铜，黄铜，铜，铬，甚至金。

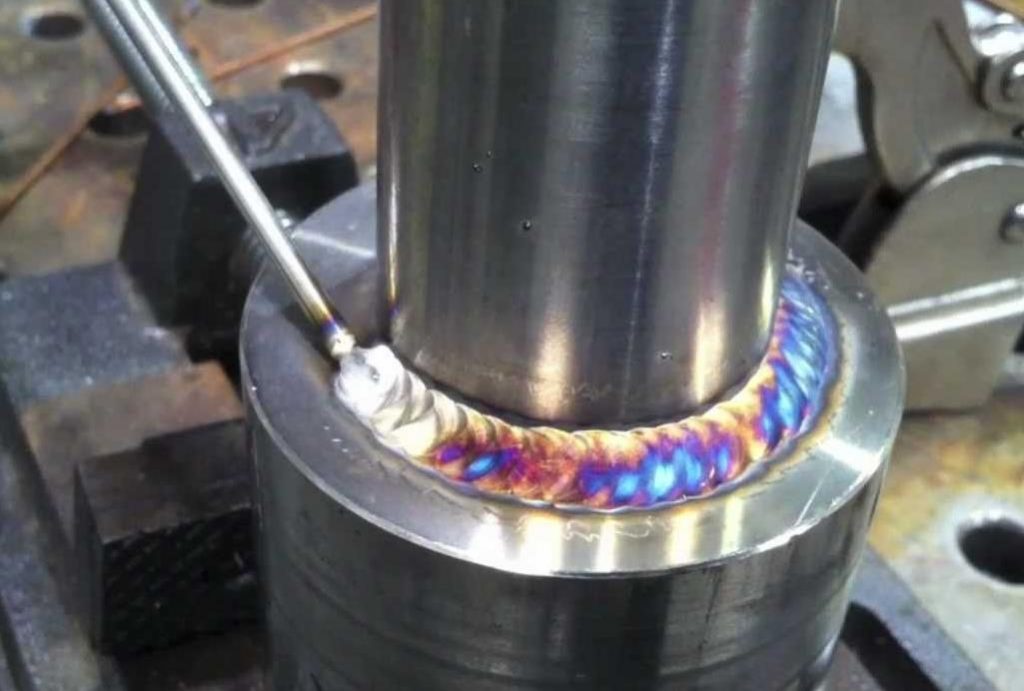

TIG焊（Tungsten Inert Gas Welding），又称为非熔化极惰性气体钨极保护焊。无论是人工焊接还是自动焊接0.5～4.0mm厚的不锈钢时，TIG焊比常用的。用TIG焊加填丝的方式常用于压力容器的打底焊接，原因是TIG焊接的气密性较好能降低压力容器焊焊接时焊缝的气孔。
TIG焊的热源为直流电弧，工作电压为10～95伏，但电流可达600安。焊机的正确连结方式是工件连结电源的正极，焊炬中的钨极作为负极。惰性气体一般为氩气。
TIG焊接方法
1、直流TIG焊接方法
最常用的TIG焊接方法。使用恒流特性的焊接电源，把钨极(焊枪一侧)与阴极相连从而产生电弧，直流TIG焊接方法可用于除铝和镁等合金(活泼金属)以外的几乎所有金属的焊接。
2、交流TIG焊接方法
在铝和镁合金等的焊接中，必须除去母材表面的氧化皮膜，母材一侧作为阴极时电弧有“阴极雾化作用”，这是因为电流密度高的阴极斑点在表面氧化皮膜上来回移动能破坏和除去氧化皮膜。
3、脉冲TIG焊接方法
脉冲TIG焊接方法是将焊接电流周期性变化，从而调整电弧特性最终达到控制焊缝形状的目的。在这种方法中，有直流脉冲和交流脉冲两种形式，可根据不同的母材材质加以选用。
4、TIG热丝(hot wire)焊接方法
TIG焊接法虽然能得到高质量的焊缝，但有焊接熔敷量量少、效率低的缺点。而热丝焊接法在焊丝送入熔池之前先对其进行加热，从而增加了熔敷量，既保持了TIG焊接的高质量的优点，又提高了焊接效率。
加热焊丝的方法有两种，一种是采用专用的焊丝加热电源，另一种是使用焊接电流的分流来加热焊丝。
该方式的缺点是，由于焊丝的加热电流和电弧电流相互干涉容易引起磁吹(弧偏吹)现象，特别是在高电流区这种现象的影响最明显。
5、TIG点焊
TIG点焊是用焊枪末端压在母材上使之紧密接触，然后通过TIG电弧对搭接板进行加热，形成点状焊接接头的焊接方法。电弧的发生时间随母材的材质、板厚的不同而不同，一般在0.5～5秒之间，电弧长调整为2～3mm，不用附加焊丝，所以要求被焊工件要紧密接触。
TIG焊接工艺流程
第一步
这些过程的第一步始终是由于工作性质而采取安全预防措施。你必须有适当的安全装备来完成这项工作。最重要的要求是穿厚防火布，并配有焊接头盔。
使用最好的TIG焊机时，您应该知道，由于闪烁的火焰，您的视力处于危险之中。如您所知，安全第一，您应该非常小心采取适当的安全措施。始终选择优质的焊接头盔，并佩戴高质量的焊接布，以确保您可以避免在焊接过程中产生的任何危险和事故。
第二步

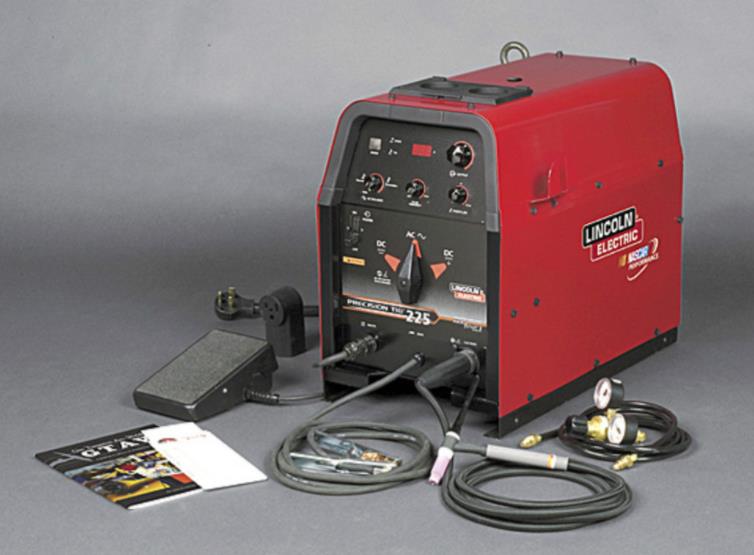

TIG焊接不锈钢的真正过程始于使用电源连接TIG焊枪。它们配有陶瓷喷嘴，用于电极固定的铜套和用于保持冷却的机制。您需要使用适配器将割炬与电源插接在一起。适配器始终包含在您的配件包中，您无需单独购买。
第三步
接下来，您需要将脚踏板与设备连接。它将为您提供控制焊接产生的热量的机制。对于更艰苦的工作，你可能需要过量，但对于温和的工作，你不能太用力。
您还需要选择极性。用户需要使用设置进行设置，以便设置单元以在不同材料上执行不同的作业。如果要处理铝材料，则必须在AC设置下使用极性。对于TIG焊接不锈钢，必须将极性设置置于DC电极负极设置，该设置也由DCEN给出。
你必须确保在研磨过程中你正在沿着钨的圆周方向进行研磨，它不应该是任何方式的末端。使用球形尖端进行交流焊接。另一方面，对于DC目的，它应该指向尖端。
如果您需要生产对接焊缝或可能是开口角焊缝，那么请确保将钨磨成约5至6毫米的棒。该程序的气体可以是纯氩气，也可以是氦气 - 氩气的混合气体。
