不锈钢这种材料具有不同程度的耐腐蚀性，可加工性比较强，具有较高的强度。但是这种的材料有一些缺陷，例如，与传统的碳钢相比，不锈钢的焊接加工方法变得更加复杂，焊接过程中必须更加注意加热和冷却过程，并确保选择合适的填充材料与焊接材料。
不锈钢有五种类型，根据它们的化学成分进行分类（化学成分是影响钢材强度的关键因素）。最常见于加工行业的有三种不锈钢：
1、奥氏体不锈钢 - 最常用的材料。
2、马氏体不锈钢 - 用于硬面和其他高磨损应用。
3、铁素体不锈钢 - 最常用于消费品，因为它制造成本低廉。
一、奥氏体不锈钢焊接加工的方法

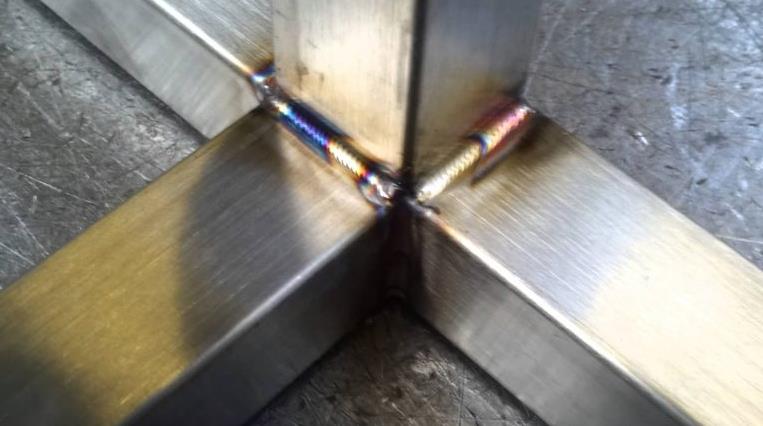

奥氏体不锈钢被认定为300系列，是制造车间中最常用的不锈钢。虽然这些基础材料不需要预热，但它们确实具有最大通道温度。一旦母材达到350华氏度，您就需要停止焊接并让材料冷却下来。300系列不锈钢中的一些被称为完全奥氏体。通过使用低热量输入工艺并通过焊接凸起，可以防止开裂。如果在这些材料上进行平焊或凹焊，则更容易开裂。
二、铁素体不锈钢焊接加工的方法
铁素体不锈钢主要用于汽车应用。铁素体不锈钢的厚度通常为1/4英寸或更小，因此大多数焊接都是在一次通过中完成的，这是好的，因为焊接铁素体不锈钢的最大层间温度为300华氏度，并且在低热输入时最成功。在高温下，铁素体不锈钢开始经历晶粒生长并且可能很快失去其强度。除此之外，将填充材料等级与基础金属等级相匹配，焊缝应该很好。
三、马氏体不锈钢焊接加工方法
马氏体类型的不锈钢用于连接较少，更多用作覆盖层和用于构建耐磨材料，并且通常它们具有最小的层间温度。焊接马氏体不锈钢时，如果未能达到准确的预热温度，并且在整个焊接过程中保持最低的道间温度，则可能会出现裂缝。与其他不锈钢品种一样，如果加入马氏体贱金属，则可能需要使用相同数量的填充金属。
在焊接性能方面，每种不锈钢都有自己的优点和缺点。用于焊接不锈钢的技术与焊接标准和碳钢并没有什么不同，但是要注意两个事情。首先，您必须对加热和冷却不锈钢进行更多的关注和控制，其次，使填充金属与焊接材料正确匹配更为重要。不锈钢焊接加工过程中还需要注意以下两个重要事项：
五、焊接的前处理阶段非常重要。
与任何类型的焊接一样，在焊接前清洁不锈钢非常重要。然而，您可能没有意识到，仅在不锈钢上使用不锈钢上的工具是多么重要。对于不锈钢项目，应将刷子等工具分开，因为材料对碳钢的存在有多敏感。不锈钢锤和夹具也是如此，因为痕量的碳钢会嵌入不锈钢中，导致其生锈。类似地，在不锈钢附近研磨碳钢会导致相同的问题。悬浮在空气中的碳钢粉尘会落在不锈钢上，并再次导致生锈。因此，将碳钢和不锈钢工作区完全分开是个好主意。准备焊接不锈钢的另一个重要因素是确保使用合适的填充材料，这意味着您需要确切了解焊接的基材类型。
六、焊接过程中要注意检查温度。

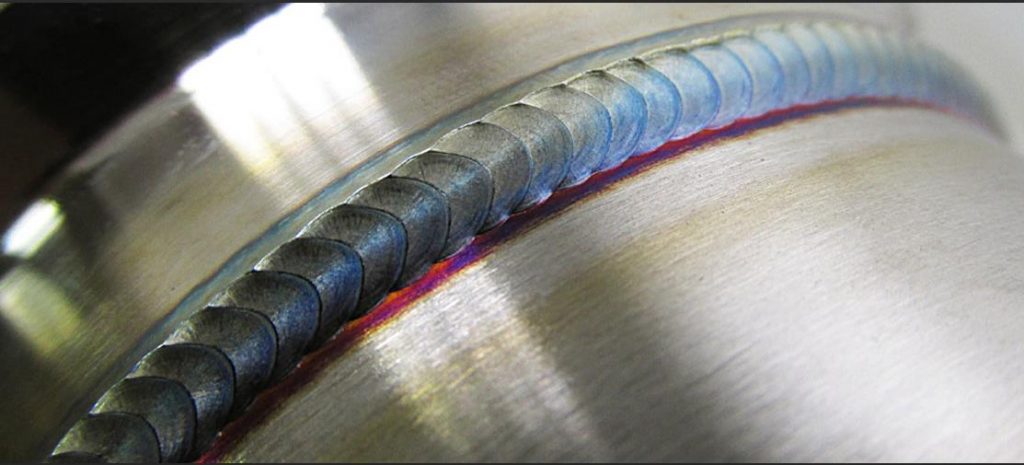

焊接不锈钢时，监控焊缝金属和母材的温度非常重要。如果未能保持在指定的温度范围内，您很可能会遇到一些性能问题。在焊接时，有三种方法可以检查钢的温度：电子红外测温仪、温度指示棒、电子表面温度探头
总而言之，不锈钢是一种不错的材料。只要您对加热和冷却过程保持谨慎，并确保将填充材料与焊接材料完美匹配，您就能发挥出它的最佳状态。
